Mehr Schutz mit Faltenbälgen von HEMA
Faltenbälge schützen Maschinen und Vorrichtungen vor Verunreinigungen und werden in vielen Variationen gefertigt. Ob als ELASTIC Faltenbalg oder als SAMURAI Faltenbalg zusätzlich mit Edelstahl-Lamellen ausgestattet, jeder Faltenbalg wird individuell gefertigt, abgestimmt auf Ihre Anwendung.
Für die Fertigung unserer Faltenbälgen verwenden wir hochwertige Materialien und führen regelmäßig strenge Material- und Produkttest durch, wie beispielsweise Verfahrtests mit bis zu 3 Millionen Zyklen.
Genauso selbstverständlich ist für uns die ständige Weiterentwicklung der Faltenbälge. Für die FASTCLICK Faltenbälge haben wir die ein bewährtes Prinzip weiterentwickelt und verwenden hierfür nur noch zwei Materialien - die reduzierte Materialvielfalt ist ein weiterer Schritt hin zu mehr Nachhaltigkeit.
Ihre Vorteile mit Faltenbälgen
Individuell
Wir fertigen unsere Faltenbälge in den verschiedensten Ausführungen individuell auf Ihre Anwendung abgestimmt - ob mit besonderen Materialien für Laser-, Plasma und Schweißanwendungen, Spezialausführungen für die Medizintechnik oder Ausführungen für Hochgeschwindigkeitsanwendungen.
Hohe Produktqualität
HEMA bietet Ihnen eine hervorragende Produktqualität. Um diese zu gewährleisten, führen wir umfassend Produkt- und Materialtest in unserem Prüfbereich durch und arbeiten mit externen Instituten zusammen.
Umfassender Schutz
Wir bieten Ihnen ein umfassendes Produktspektrum an Faltenbälgen – vom einzelnen Faltenbalg bis hin zu montagefertigen Komplettsystemen als Maschinenrückwand, komplett mit Führung und Befestigung.
SAMURAI-Faltenbälge
Das besondere Kennzeichen dieser Serie sind die Lamellen, die an der Oberkante der Falten befestigt werden. Sie verstärken den Faltenbalg zusätzlich und schützen das Gewebematerial vor heißen oder scharfkantigen Spänen. Dank dieser Ausstattung eignet sich die Faltenbälge SAMURAI-Reihe sehr gut für HSC-Anwendungen: HEMA hat bereits Lösungen für Maschinen mit Geschwindigkeiten bis zu 100 Meter pro Minute und Beschleunigungen über 2 g entwickelt.
Lamellen-Faltenbälge FASTCLICK

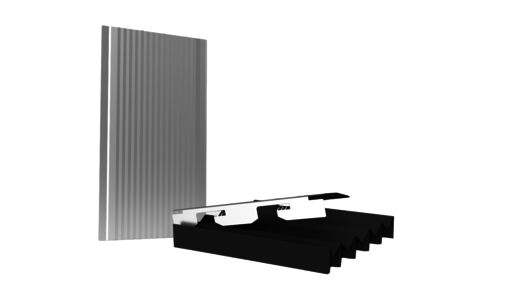

Unsere FASTCLICK Faltenbälge folgen einem bewährten Prinzip: Die Schutzabdeckung besteht aus einem Faltenbalg, der mit Federstahl-Lamellen zusätzlich geschützt wird. Das Besondere steckt jedoch in der Konstruktion: Die Lamellen lassen sich in den Faltenbalg einfach einklicken, die herkömmliche Befestigung mittels Clips entfällt. Dafür werden per Ultraschall aus den Falten in definierten Abständen Taschen geschweißt, die den Lamellen sicheren Halt geben. Die Lamellen sind so konzipiert, dass sie zusätzlichen die Funktion eines Stützrahmen übernehmen. Beschädigte Lamellen lassen sich beim FASTCLICK Faltenbalg einfacher austauschen als bei einem herkömmlichen Aufbau. Ist maschinenseitig ausreichend Bauraum vorhanden kann der Austausch einer Lamelle auch bei montiertem Faltenbalg erfolgen.
Die FASTCLICK Faltenbälge zeichnen sich durch dynamischen Verfahreigenschaften bei geringem Eigengewicht aus - durch das optimierte Block-/Auszugverhältnis benötigt dieses Konzept gegenüber Standardprodukten 25 Prozent weniger Lamellen. Je freier Falte realisiert FASTCLICK ein optimales Block/Auszug-Verhältnis mit einem Auszug von bis zu 100 Prozent. Unter den Lamellen bietet der Faltenbalg eine durchgehend geschlossene Fläche. Das bedeutet eine hohe Dichtigkeit gegenüber flüssigen Verschmutzungen.
Nachhaltig und servicefreundlich - Der FASTCLICK Faltenbalg besteht nur aus zwei recyclebaren Materialien, PP und Metall. Dank der besonderen Lamellenform werden keine Stützrahmen oder Klebstoffe benötigt- ein weiterer Schritt hin zu mehr Nachhaltigkeit.
Die Lamellenschürze FASTLAP
In manchen Anwendungen steht für einen Faltenbalg nicht ausreichend Platz zur Verfügung oder es wird nur der Schutz der Lamellen benötigt. Genau für diese Fälle haben wir unsere SAMURAI-Lamellenschürze entwickelt
Die SAMURAI Lamellenschürze ist eine Abwandlung des SAMURAI Faltenbalges und wurden für den Einsatz als Z-Abdeckung in Bearbeitungszentren konzipiert. Der Unterbau der Lamellenschürzen besteht nicht aus einem ELASTIC Faltenbalg, sondern lediglich aus einer Lamellenschürze auf reißfestem Nylon-PU-Material, abgestimmt auf den jeweiligen Einsatzbereich.
Elastic Faltenbälge
Die ELASTIC-Serie umfasst zahlreiche Kombinationsmöglichkeiten. Die Grundkomponenten sowie Material, Form, Verarbeitungsart und Abmessung werden individuell abgestimmt. Stabilisierende Rahmen in jeder Falte, verbunden mit dem individuellen Faltenbalgmaterial gewährleisten eine dauerhafte hohe Formstabilität. Selbst bei mechanischer Verformung sorgt dieser Aufbau für eine Rückkehr in die Ursprungsform. Die Verbindung des Faltenbalg-Materials mit den Stütz- bzw. Führungsrahmen kann durch verschiedene Verarbeitungsarten erfolgen - thermisch geklebt, HF-geschweißt oder genäht.
Faltenbälge für Linearführungen
Dieser Faltenbalg schützt Maschinenteile wie beispielsweise Führungsbahnen vor Staub, und Verschmutzungen. die den den reibungslosen Betrieb von Maschinen und Anlagen beeinträchtigen können. Wir fertigen unsere Faltenbälge individuell ausgelegt Jeder Faltenbalg wird aus robustem Spezialgewebe gefertigt und hinsichtlich Material, Form, Abmessungen und Befestigung exakt auf den Einsatzbereich und die jeweilige Maschine ausgelegt.
Faltenbälge für Hubtische oder Strahlschneidemaschinen
Die ELASTIC Faltenbälge werden eingesetzt z.B. für Hubtischanwendungen oder rundgenäht als Alternative zu Spiralfedern zum Schutz von Wellen, Säulen und Spindeln. In der Ausführung als LAMINAT Faltenbalg weist dieser durch die Verbindung zweier Materialien eine hohe Eigensteifigkeit auf.
Als Faltenbalg für Strahlschneidemaschinen (Laser, Plasma oder Wasserstrahl) schützt der ELASTIC Faltenbalg mechanische Komponenten wie Spindeln und Führungen, dient aber auch zusätzlich dazu, den Rohlaserstahl abzuschirmen.
Faltenbälge für besondere Anwendungen
Für spezielle Anwendungen bieten sich Faltenbälge aus Weich-PVC, Gummischeiben und Gummigewebe-Faltenbälge mit ihren besonderen Eigenschaften an.
Weich-PVC-Faltenbälge sind
- öl-, laugen- und säurebeständig
- wasser- und staubdicht
- besonders wirtschaftlich bei für größere Stückzahlen
- individualisierbar, viele Formen bereits vorhanden
Gummischeibenbälge sind hochwertige Kolben- und Spindelschutzabdeckungen
- weisen vollständige Dichtheit auf
- erreichen exzellente Zusammendruckmaße, da jede Gummischeibe auf der anderen liegt
Gummigewebe-Faltenbälge bestehen aus einer Zwei-Komponentenstruktur mit spezieller Beschichtung und empfehlen sich für
- Einsatzbereiche mit einem besonders hohen Verschleiß
- starken Druckverhältnissen
- höheren Temperaturen bis 200 °C unterliegen.
FAQ Faltenbalg
Was ist ein Faltenbalg?
Ein Faltenbalg ist eine Schutzabdeckung für bewegliche Maschinenteile in einer oder mehreren Achsen, für Maschinenkomponenten wie z.B. Führungsbahnen, Scheren von Hubtischen oder empfindlichen Bauteilen in Werkzeugmaschinen. Durch die Falten ist der Faltenbalg in seiner Länge variabel.
In welchen Maschinen werden Faltenbälge eingesetzt?
In Fräsmaschinen / Drehmaschinen mit Horizontalbearbeitung (2-achsige Rückwand), als Dachabdeckungen für Vertikalbearbeitung, z.B. in Gantry Maschinen oder horizontal liegende Faltenbälge für die Führungen, in 2D- und 3D-Laserschneidanlagen, in Schleifmaschinen, Messmaschinen oder für Hubtische oder in 3D Druckern.
Gib es universell passende Faltenbälge?
Der Faltenbalg wird immer individuell für die jeweilige (Werkzeug)Maschine abgestimmt gefertigt. Dabei werden die Geometrie und die Abmessungen des zu schützenden Maschinenteils und die verschiedenen Befestigungsmöglichkeiten berücksichtigt.
Woraus wird ein Faltenbalg hergestellt?
Für die Herstellung eines Faltenbalg werden spezielle Gewebe mit unterschiedlichen Eigenschaften wie z.B. flüssigkeitsdicht, hochtemperaturbeständig oder mit hoher Steifigkeit verwendet. Je nach Einsatzbereich der Maschine und den Anforderungen daraus an den Faltenbalg, wird das Gewebematerial für den Balgkörper ausgewählt. So werden für die Herstellung eines Faltenbalgs speziell beschichtete Gewebe in flüssigkeitsdichter Ausführung für Schleifmaschinen mit hohem Kühlschmierstoffvolumen verwendet. Für den Einsatz beim Laserschneiden werden selbstverlöschende Gewebe ausgewählt. Faltenbälge für Messmaschinen müssen besonders leichtgängig sein und werden mit besonderen Gleitern ausgerüstet
Wofür wird ein Faltenbalg eingesetzt?
Bei Fräs- oder Drehmaschinen schützen die Faltenbälge empfindliche Bauteile gegen heiße und scharfkantige Späne. Bei hochwertigen Maschinenkomponenten wie beispielsweise Führungen schützen die Faltenbälge gegen Verschmutzungen auf der Führungsbahn um die Genauigkeit im Bearbeitungsprozess zu erhalten, den Wartungsaufwand zu verringen und die Lebensdauer der hochwertigen Komponenten zu verlängern. Faltenbälge werden auch als Trennung von Fertigungsbereichen in Maschinen eingesetzt, beispielsweise bei einer Anlage mit zwei Kabinen; in Kabine 1 wird bearbeitet, während in Kabine 2 ein neues Werkstück eingelegt wird.
